規格軽量アルミローラーコンベアの販売。お求め安い価格で。

　フレーム部、ローラー部共にアルミで製作されています。アルミの特長は
外観に優れ、軽量で、耐食性に優れています。
　

アルミローラーコンベア【図をクリックすると外形図が見られます】	写真はアルミ製ローラーコンベアです。（ホイール（右）は現在扱っておりません。）アルミは鉄やステンレスに比べ比重が軽く（1/3程度）、移動を前提にした用途にも使用されます。ダンボール等の比重の小さい荷物を運ぶのに使用されます。荷物を常に4本以上のローラーで受けるのが理想です。ローラー、フレームともにアルミ製です。コンベアの連結用にフックが付いています。
コンベアの出口に利用の例	ベルトコンベアと接続した使用例。脚とストッパーは現場に合わせて製作したものです。　通常は、左下写真のスタンドと合わせて使用します。
スタンド	床設置部分はゴムキャップを装着し滑り留め効果があります。表面はユニクロメッキで外観に優れ錆び難いです。スタンド上部にパイプが付き、そこにローラーコンベアを載せて使用します。高さ調整はワンタッチで出来ます。・270～400mmH用・400～600mmH用・600～900mmH用・900～1200mmH用があります。

【　形　状　】

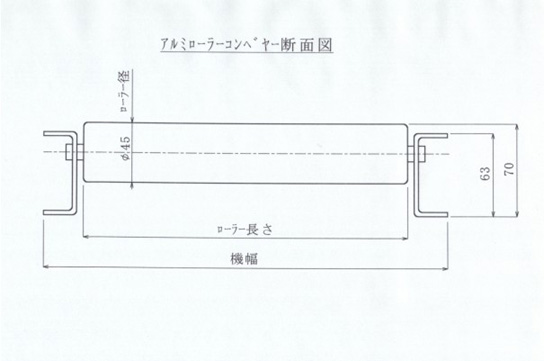

説明: Cross Section
コンベア断面図
（ローラー肉厚1.5mm/フレーム肉厚3mm）
　

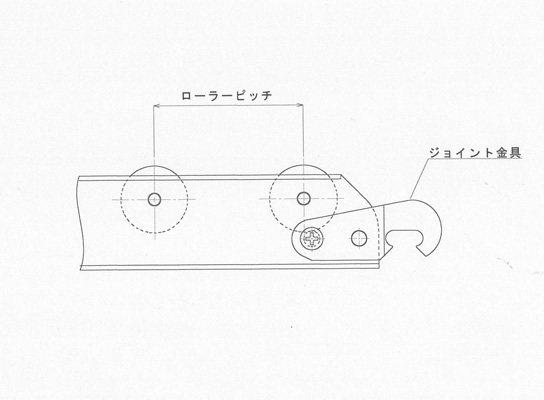

説明: Joint
ローラーピッチ　/　ジョイント部
　
　

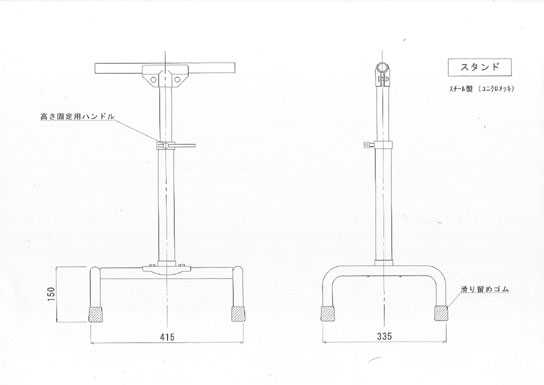

　 $説明: C:\Users\nakayama-ss\Desktop\WEBSITE\product.info\freeroller1.htm\alr-stand.jpg$
スタンド
　
　
【　寸　法　表　】

機幅	ﾛｰﾗｰ長さ	ﾛｰﾗｰ径	ﾛｰﾗｰﾋﾟｯﾁ	機長	自重
300mm	245mm	45mm	75mm	1500mm	10kg
				2000	14
				3000	20
300mm	245mm	45mm	100mm	1500mm	8kg
				2000	12
				3000	17
360mm	305mm	45mm	75mm	1500mm	11kg
				2000	15
				3000	22
360mm	305mm	45mm	100mm	1500mm	9kg
				2000	14
				3000	18
450mm	395mm	45mm	75mm	1500mm	13kg
				2000	18
				3000	26
450mm	395mm	45mm	100mm	1500mm	11kg
				2000	16
				3000	21
600mm	545mm	45mm	75mm	1500mm	16kg
				2000	22
				3000	32
600mm	545mm	45mm	100mm	1500mm	13kg
				2000	18
				3000	27

必要なサイズをお知らせください。
