プリント基板電子部品組立用のコンベアです。半田槽との乗り継ぎ等へ
オプション取り付けで最適な一台を。キャリヤレスで基板搬送。

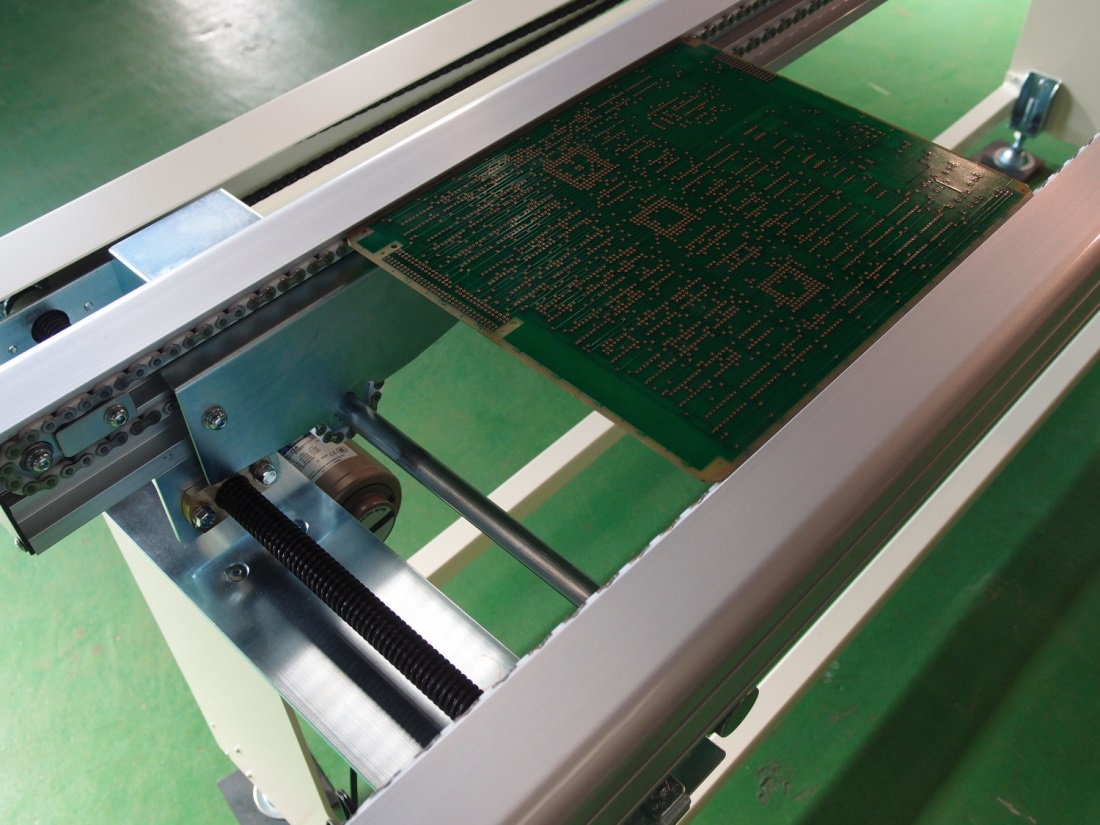

外形図 　 基板を載せた様子 チェーン断面 スピードコントローラーにより 設定範囲で任意の速度で 作業が出来ます。 基板幅はハンドルで 調整を行います。 　 高さの微調整用の アジャストボルト

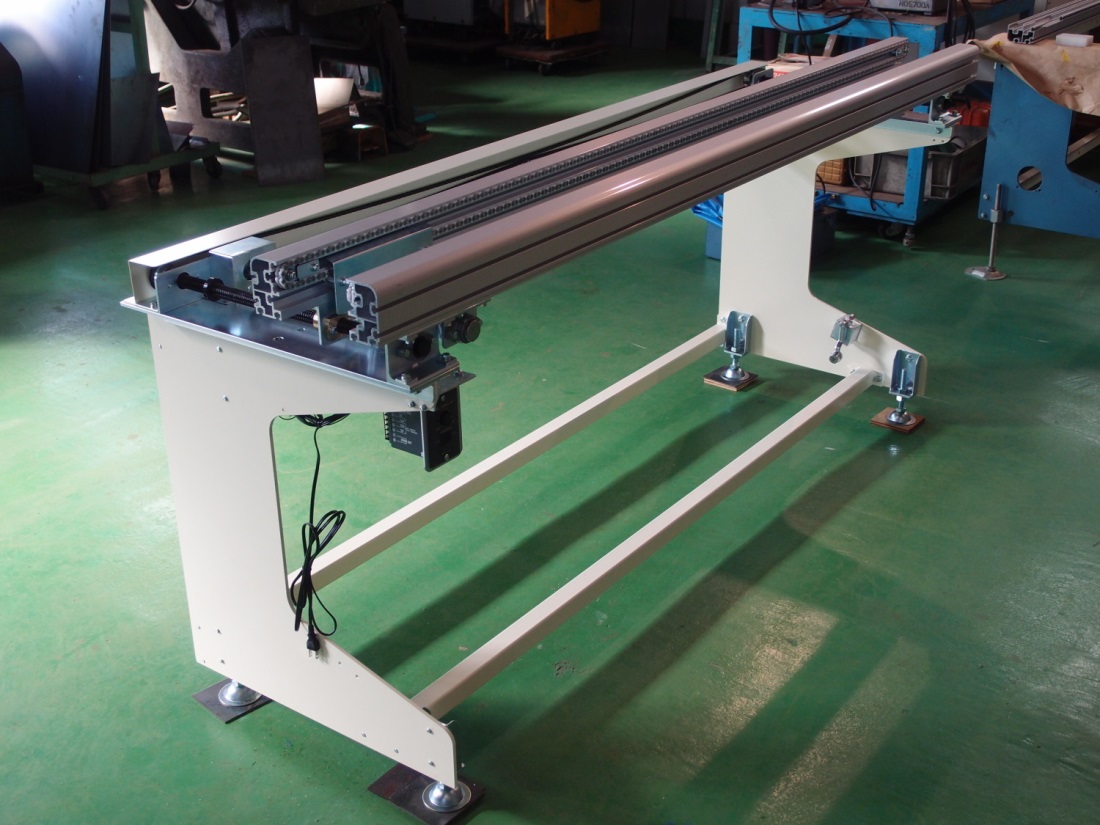

基板搬送コンベア（電子部品装着用） -Module Conveyor- 装置の概要 　本装置はインサートコンベアともよばれているプリント基板搬送コンベアです。コンベア上で手挿入（アッセンブリング）作業をし、半田槽等へ乗り継ぎます。 特長 1）　キャリヤレス方式。 2）　プラスチックチェーンによる搬送で、静音環境で作業ができます。 3）　機体剛性により搬送面にゆがみが生じません。 4）　本体フレームにはアルミの形材を使用し、ナット溝を 利用して、後からでも作業環境を作れます。 参考図：本体のみ 　　　　　本体+オプション付属 　　　　　*戻る際は、ブラウザの「戻る」から。 仕様 1) コンベア長さは2000mmを標準とします。 2) 基板搬送有効幅は50〜330mmです。 3) 適用基板長さは〜最大400mmです。 4) 搬送速度は約0.2〜2M/分です。 5) 基板走行面の高さは800mm（±25mm程度）です。 6) 電源は単相100Vが標準です。 8) ハンドルにより搬送幅を設定します。 9) モーター出力は25Wです。 *仕様は改良のため変更することがあります。 オプション 1) 部品受け/部品棚/図面掛け/照明装置/ 　100V用コンセント等 2) 装置搬入、据付、試運転調整作業 　 キャリア方式のラウンドパレットコンベア 基板のセル生産には アルミキャリア（基板組立用治具）が便利です。

　
