規格軽量アルミローラーコンベヤーの販売。お求め安い価格で。
ローラー表面アルマイト処理品。物流センターなどへ。
現在休止しています。
フレーム部、ローラー部共にアルミで製作されています。アルミ製品の特長は
外観に優れ、軽量で、耐食性に優れています。（水産用等へ樹脂ローラーコンベヤー）
　


アルミローラー
【図をクリックすると外形図が見られます】

写真はアルミ製ローラーコンベヤー。
ホイール(右)は現在扱っておりません。
アルミは鉄やステンレスに比べ比重が軽く（1/3程度）、移動を前提にした用途にも使用されます。段ボール等の比重の小さい荷物を運ぶのに使用されます。荷物を常に4本以上のローラーで受けるのが理想です。

ローラー、フレームともにアルミ製です。
（ローラー軸及びベアリング、連結用フックや幅決め金具、Rﾋﾟﾝ等はスチールです）
*樹脂ローラーコンベヤーは軸とベアリング玉はステンレス。フレームはアルミです。


スタンド

【ローラースタンド】
床接地部分はゴムキャップを装着しすべり止め効果があります。表面はユニクロメッキで外観に優れ錆び難いです。
スタンド上部にパイプが付き、そこにコンベヤーを載せて使用します。
高さ調整はワンタッチで出来ます。
・270〜400mmH用
・400〜600mmH用
・600〜900mmH用
・900〜1200mmH用があります。



【　外　形　】

アルミローラー断面図
（ローラー肉厚1.5mm/軸パイプ径φ10mm/フレーム肉厚3mm）


ローラーピッチ　/　ジョイント部
　

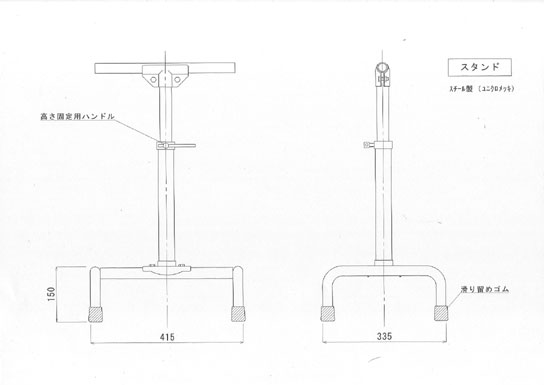

スタンド
（スチール製 表面鍍金処理）
　

【　寸　法　表　】

機幅

ﾛｰﾗｰ長さ

ﾛｰﾗｰ径

ﾛｰﾗｰﾋﾟｯﾁ

機長

自重

300mm

245mm

45mm

75mm

1500mm

10kg

2000

14

3000

20

300mm

245mm

45mm

100mm

1500mm

8kg

2000

12

3000

17

360mm

305mm

45mm

75mm

1500mm

11kg

2000

15

3000

22

360mm

305mm

45mm

100mm

1500mm

9kg

2000

14

3000

18

450mm

395mm

45mm

75mm

1500mm

13kg

2000

18

3000

26

450mm

395mm

45mm

100mm

1500mm

11kg

2000

16

3000

21

600mm

545mm

45mm

75mm

1500mm

16kg

2000

22

3000

32

600mm

545mm

45mm

100mm

1500mm

13kg

2000

18

3000

27

必要なサイズをお知らせください。
